鋼筋桁架樓承板

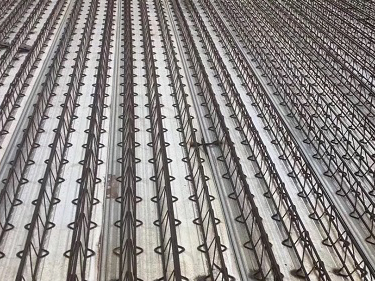

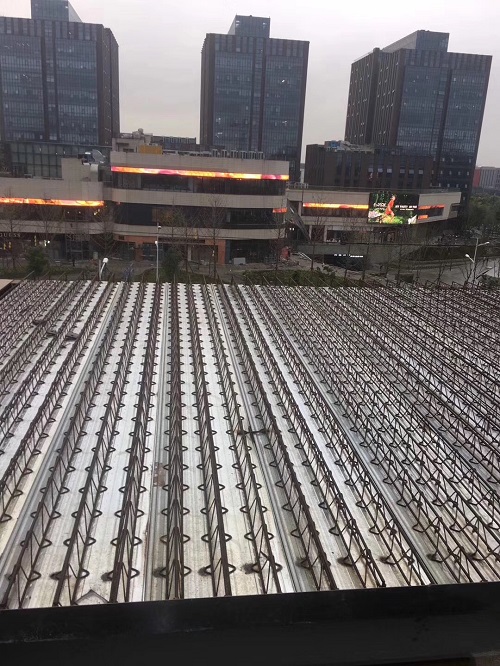

鋼筋桁架樓承板是將樓板中的鋼筋在工廠加工成鋼筋桁架，并將鋼筋桁架與鍍鋅壓型鋼板焊接成一體的組合模板。在施工階段，鋼筋桁架樓承板可承受施工荷載，直接鋪設到梁上，進行簡單的鋼筋工程便可澆筑混凝土。由于完全替代了模板功能，減少了模板架設和拆卸工程，大大提高了樓板施工效率。
鋼筋桁架樓承板具有經濟、便捷、安全、可靠的點。目前被廣泛用于多層廠房，多層、高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和建筑領域。
注：又稱“維杰板”英文（SUPERDECK）


特點：

1、雙折邊設計
●有效增強板邊強度，運輸和施工邊緣不易彎曲變形；
●保證產品邊緣平直，底?？劢痈菀?；
●提高底模搭接密實度，有效防止漏漿；
●提高施工質量，保障客戶利益雙折邊設計。

2、改進的模板點焊技術
改進了原有的模板點焊設備，使模板點焊設備多個焊頭的焊接電流更加均衡、穩定，制作出的樓承板沒有虛焊或焊穿的現象。

優點：

1、經濟----
●桁架受力模式合理，選材經濟，綜合造價優勢明顯。
●可設計為雙向板，可調整桁架高度與鋼筋直徑，擬適用于跨度較大的樓板。

2、便捷----
●現場鋼筋綁扎工作量減少60%～70%，更進一步縮短工期。
●桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐。

3.安全----
●力學性能與傳統現澆樓板基本等同，抗裂性能好。
●耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板。
●底模不參與使用階段受力，不需考慮防火、防腐問題。

4、可靠----
●鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證。
●樓板的雙向剛度相近，有利于建筑物抗震栓釘焊接質量更容易保證。

產品構成：
鋼筋桁架樓承板由上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋構成。

材料參數：
●上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400級、或冷軋帶肋鋼筋CRB550級；
●腹桿鋼筋：采用冷軋光圓鋼筋；
●底模鋼板：根據用途不同，可采用鍍鋅鋼板或冷軋鋼板，常用厚度為0.4～0.5mm，雙面鍍鋅量120g/m2。

用途：鋼結構建筑、混凝土建筑樓層隔層、屋頂封頂用組合模板
